保險絲是用來保護電路不被過載電流損壞的電子元器件，在很多的電路中都離不開它，隨著電子行業的快速發展，對保險絲的要求也越來越高。如今保險絲在許多產品設備上發揮重要的作用，如設備內部印制板和IC等的保護、輸入輸出電路的保護等，這些特殊電路就需要進行過載保護就不容易損壞，但是普通的保險絲不行，需要特殊的微型保險絲才可以，接下來就給大家介紹微型保險絲。

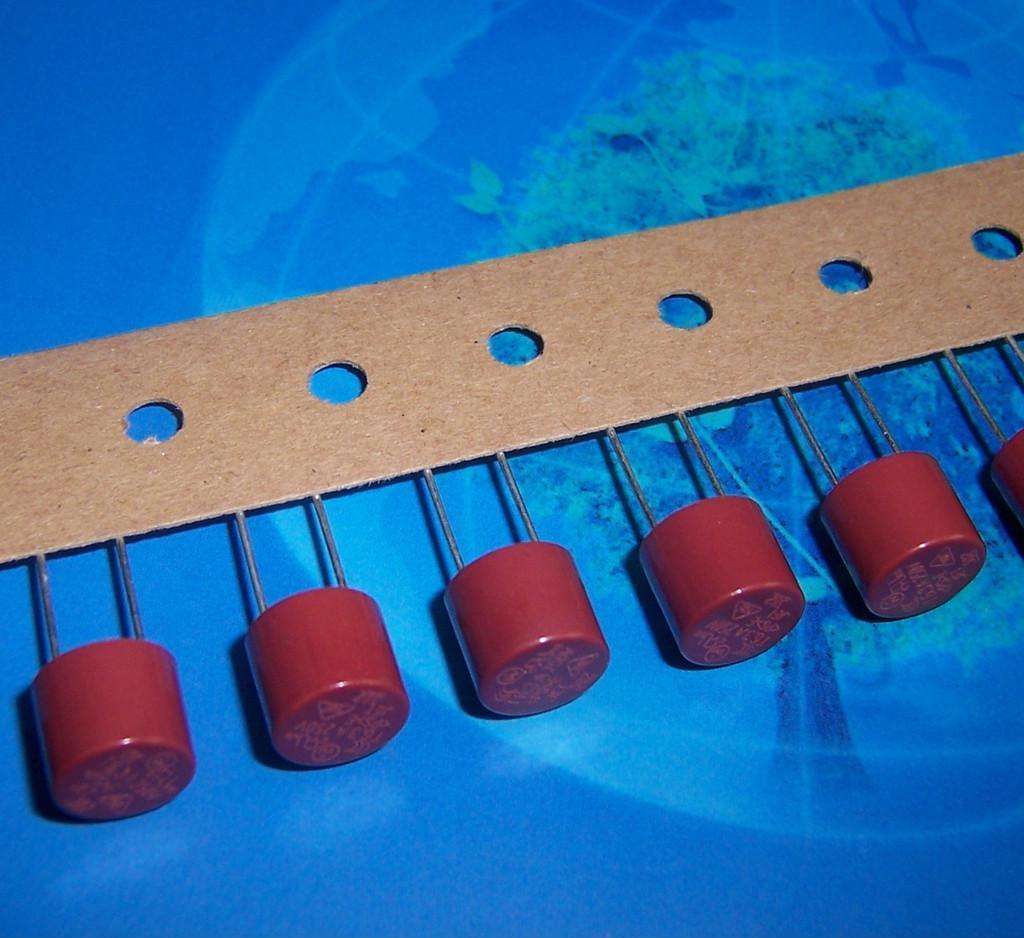

一、微型保險絲的形狀與結構

微型保險絲的形狀有引線型和片型之分，如果按保險絲元件的結構來分的話，又可以分為線形和薄膜形。每個型號的保險絲都有自己的特性和額定電流值。 線形具有優良的耐脈沖電流特性保險絲，適用于沖擊電流較大的電路中。 薄膜形體積小、額定電流范圍寬，是便攜式電子設備中最理想的保險絲。 薄膜形超小型，具有優良的耐脈沖電流特性。

二、微型保險絲需要具備的資質認證

大多數微型保險絲都取得了美國國家安全規格的UL認證，合格的微型保險絲必須保證以下幾個條件：

1. 按額定電流通電1小時不熔斷。
2. 按額定電流通電時的溫度上升＜75℃。
3. 在通以2倍額定電流情況下，1分鐘之內熔斷。
4. 加上額定斷路容量時，不會連續地產生飛弧或引燃。


三、微型保險絲的使用方法

在實際使用場合，僅僅依據UL規格條款來選定保險絲是遠遠不夠的。在選擇時必須考慮其它的問題 。在了解所使用電路的參數基礎上，按下面幾個方面來選定保險絲：常態電流、熔斷電流（希望使之熔斷的電流和時間）、開路電壓、短路電流、沖擊電流（沒有被切斷的電流、時間和次數）、環境溫度。

①常態電流：首先我們必須知道，在所使用的電路中流經保險絲的常態電流大小。通常情況下我們要預先設定一個減額量，然后按下面的原則來進行選擇：即常態電流必須小于額定電流與減額系數的乘積。

②熔斷電流：按照UL規格的規定，保險絲應在額定電流2倍的情況下快速熔斷。但在大多數情況下，為了確保可靠地熔斷，我們推薦熔斷電流應大于額定電流的2.5倍。另外熔斷時間是重要的話，還必須參考廠商提供的熔斷特性圖來作出判斷。

③開路電壓：開路電壓一般應選定為小于額定電壓。例如將額定電壓為24V的保險絲用于100V的電路中時，有可能引燃保險絲或使保險絲破裂。

④短路電流：我們把電路短路時流過的最大電流值稱之為短路電流。對于各種保險絲來說，額定斷路容量是有規定的，我們?cè)谶x擇保險絲時必須注意不要使短路電流超過額定斷路容量。如果選擇了斷路容量小的保險絲，則有可能使保險絲破裂或者引發火災。

⑤沖擊電流：觀測沖擊電流的波形（脈沖電流波形），用I2t值（焦耳積分值）來計算它的能量。沖擊電流的大小和次數不同，對保險絲造成的影響也是不同的。沖擊電流的I2t值與單脈沖的熔斷I2t值之比決定了保險絲耐沖擊電流的次數。


在實際使用中，微型保險絲對安裝條件、耐化學性能、耐超聲波清洗性能等各方面有什么特殊的要求和問題，必須事先通過廠商進行確認。 微型保險絲同貼片電阻和貼片電容等普通的電子元器件不同，由于生產廠家的差異，其規格有較大的差別，另外實際安裝時對印制板的散熱和配線散熱都會帶來一定的影響，因此對微型保險絲選型是否正確，應由產品的狀態和多方面因素來綜合考慮。
